Vente en Gros OEM/ODM WDF-010-xx-x Couronne d'orientation à quatre points de contact sans engrenage

Maison / Produit / Roulements d'orientation / WDF-010-xx-x Couronne d'orientation à quatre points de contact sans engrenage

WDF-010-xx-x Couronne d'orientation à quatre points de contact sans engrenage

Manutention, stockage et transport de roulements d'orientation
1. Les roulements d'orientation doivent être soigneusement chargés et déchargés.
2. Le transport et le stockage doivent être placés horizontalement et le stockage doit être placé dans une pièce sèche.
3. Le levage doit être effectué avec des vis à anneau de manière horizontale. Ne pas entrer en collision, surtout dans le sens radial.
4. La surface extérieure du roulement d'orientation est recouverte d'huile antirouille et sa période antirouille est généralement de six mois. Pour les produits dont la période de stockage est supérieure à six mois, un emballage antirouille ou d'autres mesures de stockage doivent être repris.

Conseils d'installation pour les roulements d'orientation :
Le support d'installation et d'adaptation se présente généralement dans une structure cylindrique, comme le montre la figure suivante, avec la paroi cylindrique alignée avec le centre du chemin de roulement à billes.


Conseils d'installation pour les roulements d'orientation :
Afin d'éviter une surcharge locale du roulement d'orientation et d'assurer son fonctionnement flexible, le support d'installation doit être traité pour éliminer les contraintes internes après toutes les procédures de soudage, et le plan d'installation doit être usiné, ainsi que sa planéité (y compris la déviation angulaire du plan horizontal) doit être contrôlé dans une certaine plage.
Valeurs admissibles de planéité, y compris l'écart angulaire
Diamètre du cercle central de la piste à billes
DL(mm) 		Déviation du plan du support de montage P(mm)
Type de boule de contact à quatre points à une rangée Type de boule à double rangée Type à rouleaux croisés
~1000 0.15 0.2 0.1
>1000-1500 0.19 0.25 0.12
>1500-2000 0.22 0.3 0.15
>2000~2500 0.25 0.35 0.17
>2500-4000 0.3 0.4 0.2
>4000-6000 0.4 0.5 0.3
>6000-8000 0.5 0.6 0.4

Remarques : La valeur indiquée dans le tableau est le maximum. Un seul pic est autorisé à atteindre cette valeur dans le secteur de 180° et à monter ou descendre régulièrement dans la plage de 0°~90° ~180°. La montée et la descente ne sont pas autorisées pour éviter la charge de pointe.
+86-513-80311111 / +86-15050632597
contactez-nous
PRÉCÉDENT: WDC-010-xx-x Couronne d'orientation à quatre points de contact sans engrenage SUIVANT:WDA-011-xx-x Couronne d'orientation à quatre points de contact avec engrenage externe
  • Paramètre

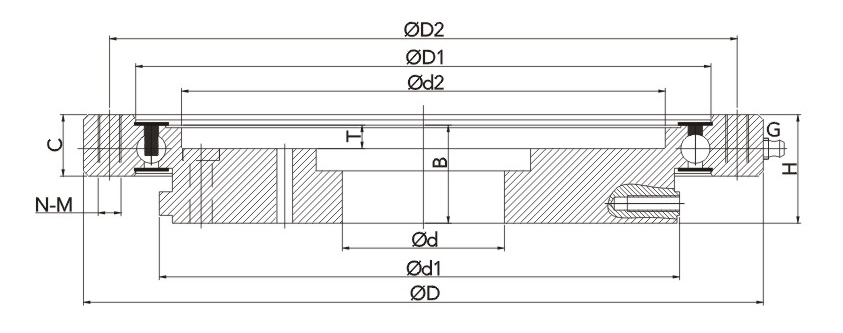

  • Dimensions Extérieures
  • Obtenez Un Devis Gratuit

Palier
Non. 		Dimension(mm) Poids
(kg) 		Réf. Non.
d d1 d2 D D1 D2 C B H T N-M G
WDF-010-0200-01 50 198 154 250 214 230 24.2 39 40 6 6-M10 / 7.1 010.09.0200.A
WDF-010-0208-01 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208A
WDF-010-0208-02 82.5 206 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.8 010.09.0208.A1
WDF-010-0199-01 70 197 186 260 214 240 24 29 29 9 6-M10 2-M8*1 7.6 010.11.0199.A
WDF-010-0199-02 70 197 186 260 214 240 24 29 29 9 5-M10/2-Φ10,5 2-M8*1 7.6 010.11.0199.B
WDF-010-0199-03 70 197 186 260 214 240 24 29 29 9 6-M10 2-M6*1 7.7 010.11.0199.D
WDF-010-0208-03 202 185 260 220 240 23.5 37.5 41.5 8 6-M10/3-M8 2-M6*1 5.4 010.11.0208.A
WDF-010-0208-04 82 203/202 190 260 220 240 23.5 21.5 25 8.5 6-M10 2-M8*1 5.7 010.11.0208.C
WDF-010-0208-05 62 202 185 260 220 240 23.5 17.5 23.5 8 6-M10 2-M6*1 5.4 010.11.0208.G
WDF-010-0208-06 82.5 203/202 190 260 220 240 25 21.5 26.5 8.5 6-M10 2-M8*1 5.8 010.11.0208.K
WDF-010-0208-07 82 202 186 260 220 240 24 20 24 10 6-M10 2-M8*1 5.7 010.11.0208.M
WDF-010-0208-08 82 202 185 260 220 240 23.5 18 23.5 9 10-M10 2-M6*1 5.6 010.11.0208.M1
WDF-010-0208-09 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208  M²
WDF-010-0208-10 82 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.2 010.11.0208.M3
WDF-010-0208-11 62 202 185 260 220 240 23.5 18 23.5 9 6-M10 2-M6*1 5.3 010.11.0208.M4
WDF-010-0208-12 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 2-M8*1 5.6 010.11.0208F
WDF-010-0208-13 82 202 190 260 220 240 23.5 22 25 9 6-M10 1-M6*1 5.6 010.11.0208.P1
WDF-010-0208-14 82 203/202 190 260 220 240 23.5 21.5 25 8.5 9-M10 2-Φ8 5.5 010.11.0208.R
WDF-010-0208-15 82 203/202 190 260 220 240 23.5 21.7 25 8.5 6-M10 / 5.6 010.11.0208.T
