Avec la mise à niveau continue de l'équipement industriel moderne, les exigences de performance pour les composants mécaniques augmentent de plus en plus. En particulier dans les champs des machines d'ingénierie, de la production d'énergie éolienne, de l'équipement médical et de l'aérospatiale, le système d'allumage doit non seulement résister à des charges extrêmement élevées, mais également assurer une précision de rotation extrêmement élevée. Comment maintenir une rotation précise dans des conditions de charge élevée est devenue une question de préoccupation fondamentale dans l'industrie.
En tant que composante d'allumage haute performance, l'anneau d'allumage à quatre points est devenu progressivement la clé pour résoudre ce problème en raison de sa conception structurelle unique et de ses excellentes performances. Avec sa «distribution mécanique précise» et sa «conception structurelle compacte», il atteint une précision de rotation extrêmement élevée tout en garantissant une capacité de charge, devenant une arme secrète indispensable pour l'équipement mécanique haut de gamme.
1. Quel est le Anneau d'allocation de contact à quatre points ?
1.1. Analyse du concept de base
Le roulement d'allumage est un dispositif mécanique largement utilisé dans l'équipement qui nécessite une prise en charge de la rotation et une transmission de charge. Il est généralement composé d'un anneau intérieur, d'un anneau extérieur et d'un élément de roulement, qui joue le rôle de la support de la partie rotative et de la transmission de la charge. La caractéristique centrale de l'anneau d'allumage à quatre points est son arrangement d'éléments de roulement "à quatre points" unique.

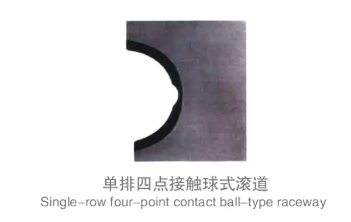

Le soi-disant "contact à quatre points" signifie qu'une seule rangée de boules en acier entre en contact avec la rainure à quatre points sur les anneaux intérieurs et extérieurs respectivement. Cette conception permet à chaque élément de roulement de supporter simultanément une pression à deux points des anneaux intérieurs et extérieurs, pour un total de quatre points de contact. Cette structure optimise la distribution de charge et améliore la capacité de charge et la stabilité de la rotation.
1.2. Différences entre le contact à quatre points et les structures traditionnelles
Les roulements d'allumage traditionnels utilisent principalement des structures de contact à trois points ou multi-points. Bien qu'ils puissent supporter une certaine charge, ils sont complexes et difficiles à fabriquer. De plus, en raison de différents points de contact, la distribution mécanique n'est pas uniforme, ce qui peut facilement provoquer une concentration de contrainte locale.
En revanche, la structure de contact à quatre points réalise l'effet de l'optimisation de la distribution de charge en réduisant le nombre de points de contact. La conception d'une seule rangée de boules en acier simplifie non seulement la structure, mais réduit également la hauteur globale des composants, facilitant la conception compacte de l'équipement. Dans le même temps, le contact à quatre points permet au roulement d'allumage de résister à la force axiale, à la force radiale et au moment de renversement, et a une capacité de charge multi-fonctionnelle.
1.3. Conception multifonctionnelle
L'anneau d'allumage à quatre points intègre plusieurs exigences mécaniques. Sa conception peut non seulement résister à la pression axiale de plusieurs tonnes, mais également disperser efficacement les charges radiales et renverser des moments, garantissant que l'équipement peut toujours maintenir un fonctionnement stable et efficace dans des conditions de travail complexes.
Ce concept de conception de chargement multifonctionnel en fait un noyau rotatif indispensable dans divers équipements de machines et de précision à grande échelle, et un pont reliant la puissance et le mouvement.
2. Comment la conception structurelle réalise-t-elle une charge élevée?
2.1. Le mécanisme de force des boules et rainures en acier à une seule rangée
Le noyau de force de l'anneau d'allumage à quatre points se situe dans la méthode de contact "à quatre points" entre les boules en acier à un rang et les rainures de l'anneau intérieur et externe. Chaque boule en acier est répartie uniformément autour du roulement d'allocation, et ses points de contact avec les anneaux intérieurs et extérieurs forment une structure de force stable.
Le plus grand avantage de ce mécanisme de force est que la charge complexe est répartie uniformément à chaque élément de roulement, évitant les dommages de la fatigue causés par une force locale excessive. Les boules en acier forment un chemin de transfert de charge relativement rigide à travers quatre points de contact, améliorant efficacement la limite de charge.
2.2. Technologie de sélection et de traitement des matériaux
La réalisation d'une capacité de charge élevée est inséparable à partir de l'optimisation des matériaux de roulement d'allocation. L'acier en alliage à haute résistance est généralement utilisé comme matériau principal et subit un traitement thermique spécial pour améliorer sa dureté et sa résistance à la fatigue. Le processus de traitement thermique garantit que la distribution de dureté de la surface de la balle en acier et de la rainure est uniforme, empêchant l'usure en raison du surfondage local.
L'usinage de précision est également une partie importante de l'assurance des performances. Le traitement de la rainure doit répondre à des normes de rondeur et de rugosité de surface extrêmement élevées pour assurer l'ajustement parfait entre la boule en acier et la rainure et réduire l'usure de micro-mouvement.
2.3. Optimiser la structure de lubrification et d'étanchéité
La conception du système de lubrification a un grand impact sur la vie et les performances de l'anneau d'allumage à quatre points. La graisse lubrifiante raisonnable peut réduire efficacement le coefficient de frottement, réduire l'usure et la chaleur et améliorer l'efficacité de la rotation.
Dans le même temps, l'optimisation de la structure d'étanchéité empêche la poussière, l'humidité et d'autres contaminants d'entrer à l'intérieur, empêchant la détérioration de la graisse lubrifiante et de l'usure aggravée. Les joints hautes performances peuvent maintenir l'étanchéité de l'air dans divers environnements difficiles et prolonger le cycle de maintenance de l'équipement.
3. Comment obtenir un contrôle précis de la rotation?
3.1. Gestion des erreurs de contrôle de précision et de fabrication géométrique
La base d'une rotation précise est le contrôle de précision géométrique à haut standard. Pendant le processus de fabrication de l'anneau d'allumage à quatre points, la rondeur des anneaux intérieurs et extérieurs, la forme de la voie de course et les tolérances dimensionnelles des boules en acier doivent être strictement contrôlées.
Le ruissellement axial et radial sont des paramètres clés qui affectent la précision de la rotation. Grâce à une mesure et un réglage précis, l'erreur de randonnée peut être contrôlée au niveau du micron pour garantir que la pièce rotative est stable et sans gigue.
3.2. Optimisation de la résistance à la friction et à la rotation
La friction pendant la rotation est un facteur important affectant l'efficacité et la précision. Les technologies de traitement de surface telles que la nitrade et la pulvérisation sont appliquées à la surface des boules en acier et des rainures, ce qui peut réduire considérablement le coefficient de frottement.
La sélection et le maintien des lubrifiants sont tout aussi importants. La graisse lubrifiante de haute qualité réduit non seulement l'usure, mais réduit également la perte d'énergie, assurant la douceur et la sensibilité de la réponse de la rotation.
3.3. Exigences techniques pour la correspondance d'installation
La qualité de l'installation est directement liée à la précision de rotation. La surface d'assemblage doit avoir une planéité et une verticalité extrêmement élevées, et la précharge du boulon doit être uniforme et répondre aux normes pour empêcher la déformation et le relâchement.
La conception raisonnable de la tolérance à correspondance assure l'ajustement parfait entre l'anneau d'étalage à quatre points et d'autres parties de l'équipement, en évitant les lacunes et en tremblant pendant le fonctionnement et en garantissant les performances globales de l'équipement.
4. Performances réelles dans les zones d'application clés
4.1. Champ de machines d'ingénierie
Les roulements d'allumage à quatre points sont largement utilisés dans les machines lourdes telles que les grues à tour et les excavateurs. Ils garantissent toujours la stabilité de l'allumage de l'équipement sous des charges élevées, des impacts dynamiques et des conditions de travail complexes.
En particulier dans la plate-forme d'allocation de la grue, la structure de contact à quatre points peut résister efficacement au moment de renversement et à la charge d'impact, assurant la sécurité et la fiabilité de l'opération de levage.
4.2. Performances à haute fiabilité dans les systèmes d'énergie éolienne
Le système de lacet d'équipement de production d'énergie éolienne doit régler fréquemment la direction et supporter des charges énormes et variables. Avec sa capacité de charge élevée et sa capacité d'allumage précise, l'anneau d'allumage en quatre points assure la stabilité de l'éolienne pendant le fonctionnement à long terme.
De plus, ses excellentes performances d'étanchéité et sa résistance aux intempéries garantissent que l'équipement peut s'adapter à l'environnement complexe du climat extérieur, réduire la fréquence de maintenance et réduire les coûts d'exploitation.
4.3. Exigences de précision dans les scénarios médicaux et d'automatisation
Les équipements médicaux modernes tels que les scanners CT et les bras robotes nécessitent une précision de rotation extrêmement élevée et une stabilité des pièces rotatives. La rotation de haute précision et la réponse micro-mouvement de l'anneau d'allumage à quatre points en font un choix idéal pour l'équipement médical et l'automatisation industrielle.
Le positionnement et le contrôle de rotation de l'équipement au niveau du micron assure une production de haute qualité de l'imagerie médicale et de la production automatisée.
4.4. Applications aérospatiales et militaires
L'aérospatial et les équipements militaires fonctionnent souvent dans des environnements extrêmes. L'anneau d'allumage à quatre points répond aux exigences strictes de résistance à la température, de résistance aux vibrations et de facteur de sécurité élevé avec sa forte stabilité structurelle et ses propriétés de matériau.
Sa rotation de haute précision garantit que des équipements tels que les plates-formes de lancement de missiles et les platines radar peuvent se déplacer avec précision dans des environnements à haute pression, assurant la fiabilité et la sécurité de l'exécution de la mission de l'équipement.
5. Comment la bague d'allumage du contact à quatre points devient-elle le cœur des performances?
L'anneau de coulée de contact à quatre points atteint une combinaison parfaite de charge élevée et de rotation de haute précision avec sa conception structurelle unique, ses matériaux préférés et sa technologie de fabrication exquise. Il peut non seulement résister à l'impact des forces multidirectionnelles dans des conditions de charge complexes, mais également assurer une rotation stable et lisse.
Dans de nombreux champs haut de gamme tels que les machines d'ingénierie, l'énergie éolienne, les soins médicaux et l'aérospatiale, l'anneau d'allumage à quatre points est devenu un composant clé pour améliorer les performances et la fiabilité de l'équipement. Avec ses performances stables, précises et efficaces, elle pousse l'industrie de la fabrication mécanique à un niveau supérieur.
À l'avenir, avec le progrès continu de l'industrie de la fabrication intelligente et de l'industrie verte, l'anneau d'allumage à quatre points continuera de jouer un rôle important, apportant plus d'innovations et de percées aux systèmes de calcul mécanique et à aider à atteindre un contrôle de mouvement mécanique plus efficace et précis.
