Vente en Gros OEM/ODM Couronne d'orientation à contact à quatre points de type L WDL-010-xx-x

Maison / Produit / Roulements d'orientation / Couronne d'orientation à contact à quatre points de type L WDL-010-xx-x

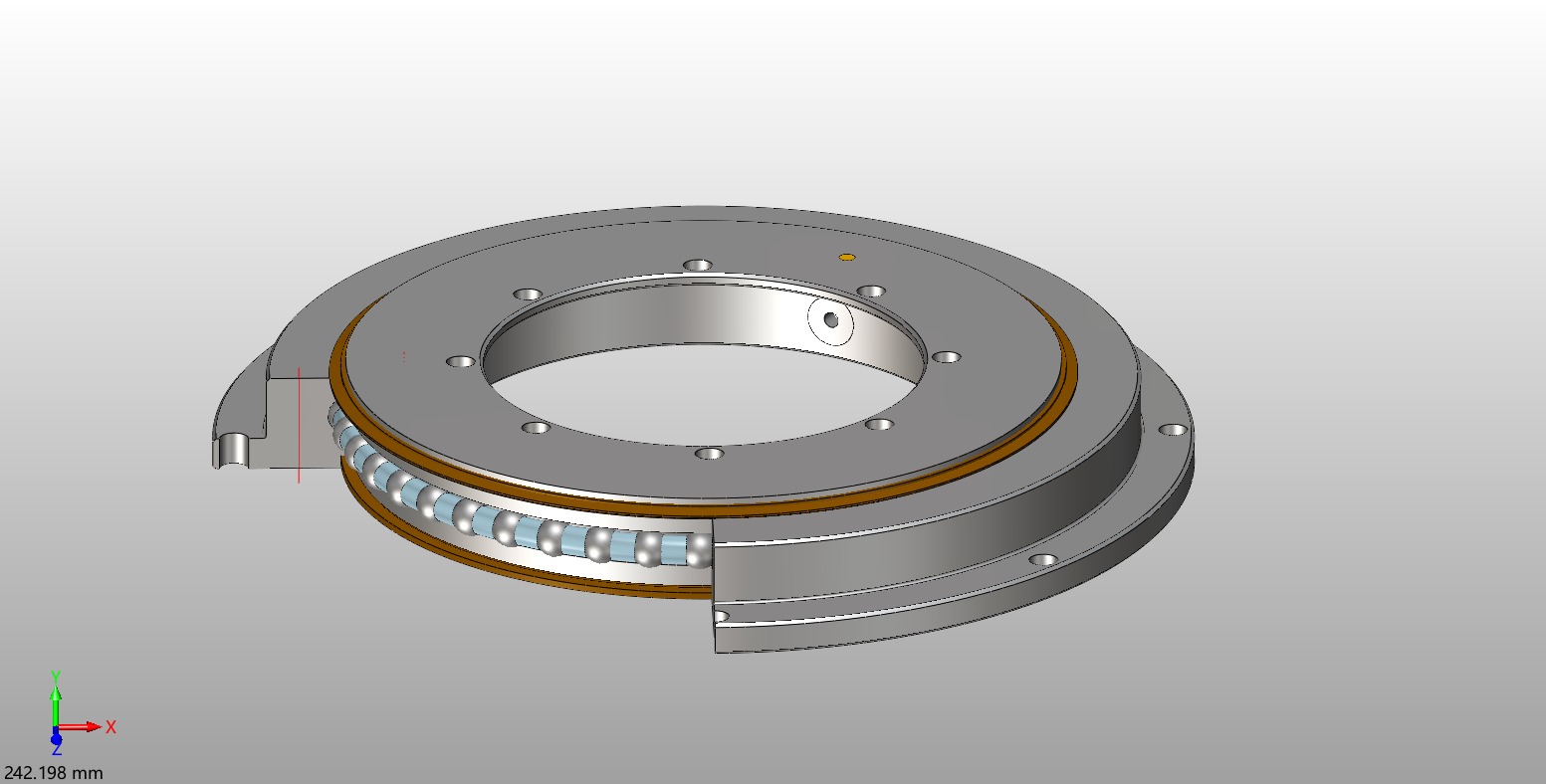

Couronne d'orientation à contact à quatre points de type L WDL-010-xx-x

Traitement thermique du chemin de roulement du pivotement
En règle générale, le chemin de roulement d'orientation doit être soumis à un durcissement par induction. La forme de la couche de durcissement est la suivante :
Conseils d'installation pour les roulements d'orientation :
1. Avant l'installation, la surface de référence d'installation et le plan d'installation du support doivent être nettoyés pour éliminer les taches d'huile, les bavures, les peintures et autres corps étrangers.
2. La courroie souple de trempe de la piste à billes (marque externe « S » ou trou bouché) doit être placée dans une zone sans charge ou dans une zone de charge non récurrente.
3. Une fois le roulement d'orientation soulevé, vérifiez la planéité du plan de fixation avec une jauge d'épaisseur. S'il y a un écart, il faut le réusiner. S'il ne peut pas être usiné, il peut être rempli de plastique ou de joints locaux pour empêcher la déformation du support une fois le boulon serré et affecter les performances du roulement d'orientation.
4. Avant de serrer le boulon d'installation, réglez le jeu latéral en fonction du point le plus élevé du battement radial du cercle primitif de l'engrenage (trois dents peintes avec des marques bleues) et vérifiez le jeu latéral sur toutes les couronnes dentées une fois le boulon serré.
5. Le serrage des boulons doit être effectué symétriquement et continuellement dans la direction de 180°. Enfin, il doit être traversé une fois pour garantir que les boulons sur la circonférence ont la même force de pré-serrage, comme indiqué dans le diagramme schématique suivant.
+86-513-80311111 / +86-15050632597
contactez-nous
PRÉCÉDENT: WDC-013-xx-x Couronne d'orientation à quatre points de contact avec engrenage interne SUIVANT:Couronne d'orientation à contact à quatre points de type L WDL-011-xx-x
  • Paramètre
  • Dimensions Extérieures
  • Obtenez Un Devis Gratuit

Numéro de roulement. Dimension(mm) Poids (kg) Réf. Non
d d1 d2 D D1 D2 H C C1 B B1 N-M N1-M1 G
WDL-010-0311-01 204 232 269 418 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07002
WDL-010-0311-02 205 H8 232 269 417 h8 390 353 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 19 90-20 0311/0-07003
WDL-010-0314-01 204 232 275 418 390 353 56 46 12 46 12 8-Φ18 12-Φ18 2/2-M8*1 17 FUN 418 20 00 CCLM
WDL-010-0411-01 304 332 368 518 490 454 56 46 12 46 12 8-Φ18 12-Φ18 4/4-M8*1 25 23-0411-01
WDL-010-0411-02 304 332 369 518 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07012
WDL-010-0411-03 305 H8 332 369 517 h8 490 453 56 44 12 44 12 8-Φ18 12-Φ18 4/0-M8*1 25 90-20 0411/0-07013
WDL-010-0414-01 304 332 372 518 490 456 56 47.5 12 47.5 12 8-Φ18 12-Φ18 4/0-M6*1 23.5 010.20.0414A
WDL-010-0414-01 304 332 375 518 490 453 56 46 12 46 12 8-Φ18 12-Φ18 4/0-M8*1 23.5 FUN 505 20 00 CCLM
WDL-010-0541-01 434 462 498 648 620 584 56 46 12 46 12 10-Φ18 14-Φ18 4/4-M8*1 34 23-0541-01
WDL-010-0541-02 434 462 499 648 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07022
WDL-010-0541-03 435H8 462 499 647 ha 620 583 56 44 12 44 12 10-Φ18 14-Φ18 4/0-M8*1 33 90-20 0541/0-07023
WDL-010-0541-04 434 462 498 648 620 584 56 44.5 10.5 44.5 10.5 10-Φ18 14-Φ18 / 010.20.0541.A
WDL-010-0544-01 434 462 505 648 620 583 56 46 12 46 12 10-Φ18 14-Φ18 4/0-M8*1 31 FUN 650 20 00 CCLM
WDL-010-0641-01 534 562 598 748 720 684 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 40 23-0641-01
WDL-010-0641-02 534 562 599 748 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07032
WDL-010-0641-03 535H8 562 599 747 h8 720 683 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 40 90-20 0641/0-07033
WDL-010-0644-01 534 562 602 748 720 683 56 46 12 46 2 12-Φ18 16-Φ18 4/0-M8*1 36.5 FUN 750 20 00 CCLM
WDL-010-0741-01 634 662 698 848 820 784 56 46 12 46 12 12-Φ18 16-Φ18 4/4-M8*1 46 23-0741-01
WDL-010-0741-02 634 662 699 848 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07042
WDL-010-0741-03 635 H8 662 699 847 il 820 783 56 44 12 44 12 12-Φ18 16-Φ18 4/0-M8*1 46 90-20 0741/0-07043
WDL-010-0744-01 634 662 705 848 820 783 56 46 12 46 12 12-Φ18 16-Φ18 4/0-M8*1 43 FUN 850 20 00 CCLM
WDL-010-0841-01 734 762 798 948 920 884 56 46 12 46 12 14-Φ18 18-Φ18 4/4-M8*1 52 23-0841-01
WDL-010-0841-02 734 762 799 948 920 883 56 44 12 44 12 14-Φ18 18-418 4/0-M8*1 52 90-20 0841/0-07052
WDL-010-0841-03 735H8 762 799 947 h8 920 883 56 44 12 44 12 14-Φ18 18-Φ18 4/0-M8*1 52 90-20 0841/0-07053
WDL-010-0844-01 734 762 805 948 920 883 56 46 12 46 12 14-Φ18 18-Φ18 4/0-M8*1 48 FUN 950 20 00 CCLM
WDL-010-0941-01 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 58 23-0941-01
WDL-010-0941-02 834 862 899 1048 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07062
WDL-010-0941-03 835H8 862 899 10 h 47 h8 1020 983 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 58 90-20 0941/0-07063
WDL-010-0941-04 834 862 898 1048 1020 984 56 46 12 46 12 16-Φ18 20-Φ18 2/0-R2-1/4-19 58 010.20.0941.A
WDL-010-0944-01 834 862 905 1048 1020 983 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 53 FUN 1050 20 00 CCLM
WDL-010-0955-01 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 131 90-32 0955/0-06015
WDL-010-0955-02 805 845 893 1100 1060 1017 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 131 FUN 1100 32 00 CCLM
WDL-010-1055-01 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/6-M8*1 145 90-32 1055/0-06025
WDL-010-1055-02 905 945 993 1200 1160 1117 90 71 21 71 21 30-Φ22 30-Φ22 6/0-M10*1 145 FUN 1200 32 00 CCLM
WDL-010-1090-01 984 1013 1055 1198 1168.5 1127 56 45.5 12 45.5 12 18-Φ17,5 24-Φ17,5 0/2-M6*1 010.14.1090.A
WDL-010-1091-01 984 1012 1048 1198 1170 1134 56 46 12 46 12 16-Φ18 20-Φ18 4/4-M8*1 68 23-1091-01
WDL-010-1091-02 984 1012 1049 1198 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07072
WDL-010-1091-03 985 H8 1012 1049 1197 h8 1020 1133 56 44 12 44 12 16-Φ18 20-Φ18 4/0-M8*1 68 90-20 1091/0-07073
WDL-010-1095-01 984 1012 1055 1198 1170 1133 56 46 12 46 12 16-Φ18 20-Φ18 4/0-M8*1 62 FUN 1200 20 00 CCLM
WDL-010-1155-01 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/6-M8*1 159 90-32 1055/0-06035
WDL-010-1155-02 1005 1045 1093 1300 1260 1217 90 71 21 71 21 36-Φ22 36-Φ22 6/0-M10*1 159 FUN 1300 32 00 CCLM
WDL-010-1255-01 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 172 90-32 1255/0-06045
WDL-010-1255-02 1105 1145 1193 1400 1360 1317 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 172 FUN 1400 32 00 CCLM
WDL-010-1355-01 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/6-M8*1 186 90-32 1355/0-06055
WDL-010-1355-02 1205 1245 1293 1500 1460 1417 90 71 21 71 21 42-Φ22 42-Φ22 6/0-M10*1 186 FUN 1500 32 00 CC LM
