Vente en Gros OEM/ODM Couronne d'orientation à contact à quatre points de type L WDL-013-xx-x

Maison / Produit / Roulements d'orientation / Couronne d'orientation à contact à quatre points de type L WDL-013-xx-x

Couronne d'orientation à contact à quatre points de type L WDL-013-xx-x

Traitement thermique du chemin de roulement du pivotement
En règle générale, le chemin de roulement d'orientation doit être soumis à un durcissement par induction. La forme de la couche de durcissement est la suivante :
Conseils d'installation pour les roulements d'orientation :
1. Avant l'installation, la surface de référence d'installation et le plan d'installation du support doivent être nettoyés pour éliminer les taches d'huile, les bavures, les peintures et autres corps étrangers.
2. La courroie souple de trempe de la piste à billes (marque externe « S » ou trou bouché) doit être placée dans une zone sans charge ou dans une zone de charge non récurrente.
3. Une fois le roulement d'orientation soulevé, vérifiez la planéité du plan de fixation avec une jauge d'épaisseur. S'il y a un écart, il faut le réusiner. S'il ne peut pas être usiné, il peut être rempli de plastique ou de joints locaux pour empêcher la déformation du support une fois le boulon serré et affecter les performances du roulement d'orientation.
4. Avant de serrer le boulon d'installation, réglez le jeu latéral en fonction du point le plus élevé du battement radial du cercle primitif de l'engrenage (trois dents peintes avec des marques bleues) et vérifiez le jeu latéral sur toutes les couronnes dentées une fois le boulon serré.
5. Le serrage des boulons doit être effectué symétriquement et continuellement dans la direction de 180°. Enfin, il doit être traversé une fois pour garantir que les boulons sur la circonférence ont la même force de pré-serrage, comme indiqué dans le diagramme schématique suivant.
+86-513-80311111 / +86-15050632597
contactez-nous
PRÉCÉDENT: Couronne d'orientation à contact à quatre points de type L WDL-011-xx-x SUIVANT:WDA-110-xx-x Couronne d'orientation à rouleaux croisés sans engrenage
  • Paramètre
  • Dimensions Extérieures
  • Obtenez Un Devis Gratuit

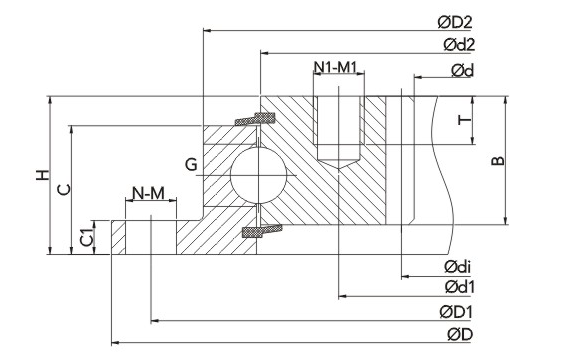

Numéro de roulement. Dimension(mm) Poids (kg) Réf. Non.
d d1 d2 D D1 D2 H C C1 B N-M N1-M1 T di m z km G
WDL-013-0311-01 225 275 312.5 418 390 353 56 44 12 44 8-Φ18 12-M12 20 235 5 47 0 4-M8*1 21 92-20 031171-07202
WDL-013-0311-02 225 275 311 h8 417 h8 390 353 56 44 12 44 8-Φ18 12-M12 20 235 5 47 0 4-M8*1 21 92-20 0311/1-07203
WDL-013-0411-01 325 375 409.5 518 490 454 56 46 12 46 8-Φ18 12-M12 20 335 5 67 0 4-M8*1 31 22-0411-01
WDL-013-0411-02 325 375 412.5 518 490 453 44 12 44 8-Φ18 12-M12 20 335 5 67 0 4-M8*1 28 92-20 0411/1-07212
WDL-013-0411-03 325 375 411 h8 517 h8 490 453 56 44 12 44 8-Φ18 12-M12 20 335 5 67 0 4-M8*1 28 92-20 0411/1-07213
WDL-013-0414-01 326.5 375 412.5 518 490 453 56 46 12 46 8-Φ18 12-M12 20 335 5 67 0.75 4-M8*1 27 FIG 505 20 00 CCLM
WDL-013-0541-01 445 505 539.5 648 620 584 56 46 12 46 10-Φ18 16-M12 20 456 6 76 0.5 4-M8*1 41 22-0541-01
WDL-013-0541-02 444 505 542.5 648 620 583 56 44 12 44 10-Φ18 16-M12 20 456 6 76 0 4-M8*1 39 92-20 0541/1-07222
WDL-013-0541-03 444 505 541 h8 647 h8 620 583 56 44 12 44 10-Φ18 16-M12 20 456 6 76 0 4-M8*1 39 92-20 0541/1-07223
WDL-013-0544-01 445.2 505 542.5 648 620 583 56 46 12 46 10-Φ18 16-M12 20 456 6 76 0.6 4-M8*1 37.5 FIG 650 20 00 CCLM
WDL-013-0641-01 546 605 639 748 720 684 56 46 12 46 12-Φ18 18-M12 20 558 6 93 0 4-M8*1 49 22-0641-01
WDL-013-0641-02 546 605 642.5 748 720 683 56 44 12 44 12-Φ18 18-M12 20 558 6 93 0 4-M8*1 46 92-20 0641/1-07232
WDL-013-0641-03 546 605 641 h6 747 h8 720 683 56 44 12 44 12-Φ18 18-M12 20 558 6 93 0 4-M8*1 46 92-20 0641/1-07233
WDL-013-0644-01 5472 605 642.5 748 720 683 56 46 12 46 12-Φ18 18-M12 20 558 6 93 0.6 4-M8*1 44.5 FIG 750 20 00 CCLM
WDL-013-0741-01 649 705 739.6 848 820 784 56 46 12 46 12-418 20-M12 20 660 6 110 0.5 4-M8*1 56 22-0741-01
WDL-013-0741-02 648 705 742.5 848 820 783 56 44 12 44 12-018 20-M12 20 660 6 110 0 4-M8*1 52 92-20 0741/1-07242
WDL-013-0741-03 648 705 741 h8 847 h8 820 783 56 44 12 44 12-Φ18 20-M12 20 660 6 110 0 4-M8*1 52 92-20 0741/1-07243
WDL-013-0744-01 6492 705 742.5 848 820 783 56 46 12 46 12-Φ18 20-M12 20 660 6 110 0.6 4-M8*1 51 FIG 850 20 00 CCLM
WDL-013-0841-01 736 805 840 948 920 884 56 46 12 46 14-Φ18 20-M12 20 752 8 94 0 4-M8*1 67 22-0841-01
WDL-013-0841-02 736 805 842.5 948 920 883 56 44 12 44 14-Φ18 20-M12 20 752 8 94 0 4-M8*1 63 92-20 0841/1-07252
WDL-013-0841-03 736 805 841 h8 947 h8 920 883 56 44 12 44 14-Φ18 20-M12 20 752 8 94 0 4-M8*1 63 92-20 0841/1-07253
WDL-013-0844-01 737.6 805 842.5 948 920 883 56 46 12 46 14-Φ18 20-M12 20 752 8 94 0.8 4-M8*1 61 FIG 950 20 00 CCLM
WDL-013-0941-01 840 905 939 1048 1020 984 56 46 12 46 16-Φ18 22-M12 20 856 8 107 0 4-M8*1 72 22-0941-01
WDL-013-0941-02 840 905 942.5 1048 1020 983 56 44 12 44 16-Φ18 22-M12 20 856 8 107 0 4-M8*1 69 92-20 0941/1-07262
WDL-013-0941-03 840 905 941 h8 10 h 47 h8 1020 983 56 44 12 44 16-Φ18 22-M12 20 856 8 107 0 4-M8*1 69 92-20 0941/1-07263
WDL-013-0944-01 841.6 905 942.5 1048 1020 983 56 46 12 46 16-Φ18 22-M12 20 856 8 107 0.8 4-M8*1 65 FIG 1050 20 00 CC LM
WDL-013-0955-01 812 894 955 1100 1060 1017 90 71 21 71 30-Φ22 30-M20 40 830 10 83 1 6-M8*1 159 92-32 0955/1-06215
WDL-013-1055-01 912 994 1055 1200 1160 1117 90 71 21 71 30-Φ22 30-M20 40 930 10 93 1 6-M8*1 176 92-32 1055/1-06225
WDL-013-1091-01 986 1055 1089 1198 1170 1134 56 46 12 46 16-Φ18 24-M12 20 1000 8 125 1 4-M8*1 87 22-1091-01
WDL-013-1091-02 984 1055 1092.5 1198 1170 1133 56 44 12 44 16-Φ18 24-M12 20 1000 8 125 0 4-M8*1 83 92-20 1091/1-07272
WDL-013-1091-03 984 1055 1091h8 1197 h8 1170 1133 56 44 12 44 16-Φ18 24-M12 20 1000 8 125 0 4-M8*1 83 92-20 1091/1-07273
WDL-013-1095-01 985.6 1055 1093 1198 1170 1133 56 46 12 46 16-Φ18 24-M12 20 1000 8 125 0.8 4-M8*1 80 FIG 1200 20 00 CCLM
WDL-013-1155-01 1012 1094 1155 1300 1260 1217 90 71 21 71 36-Φ22 36-M20 40 1030 10 103 1 6-M8*1 192 92-32 1155/1-06235
WDL-013-1255-01 1112 1194 1255 1400 1360 1317 90 71 21 71 42-Φ22 42-M20 40 1130 10 113 1 6-M8*1 208 92-32 1255/1-06245
